Encontre um caminho para o diagnóstico

Pesquise por marca, modelo e sintoma. Esta primeira versão usa uma pequena base demonstrativa; depois vamos alimentar a plataforma com casos reais, medições e diagramas próprios.

SOLUÇÃO TECHCELL #001

Motorola Moto G35 — não carrega ligado

CASO DE DEMONSTRAÇÃO

SINTOMACarrega somente desligado

PRIMEIRO TESTEFonte USB + medição de consumo

LINHACarregamento / VBUS

ATENÇÃOConfirmar esquema do modelo

Roteiro de diagnóstico

Confirmar o sintoma com carregador e cabo conhecidos.
Testar o aparelho ligado e desligado e registrar o comportamento.
Verificar VBUS e continuidade da entrada de carregamento conforme o esquema correto.
Comparar consumo e medições com uma placa em bom estado, quando disponível.
Somente depois investigar componentes da linha de carga e possíveis falhas de placa.

DIAGRAMA EM BLOCO — EXEMPLO EDUCACIONAL

USB / VBUS→ Proteção→ CI de carga→ Bateria→ PMIC / Sistema

Este desenho é um modelo conceitual. Não representa o esquema elétrico específico do Moto G35. O esquema correto do aparelho será anexado quando tivermos uma fonte/licença adequada.

Ver tutorial relacionado Enviar uma solução

TECHCELL SOLUTIONS • BASE TÉCNICA V1

Banco de medições e diagnósticos

Primeiros registros estruturados a partir de fontes públicas. Os valores abaixo preservam o modelo, a condição e a unidade informados pela fonte.

APARELHO	TIPO	LINHA / ITEM	CONDIÇÃO	VALOR	FONTE	STATUS

FICHA TÉCNICA

—

TIPO—

LINHA / ITEM—

CONDIÇÃO—

VALOR—

—

TUTORIAIS REAIS

Casos de reparo baseados em fontes técnicas

DIAGNÓSTICO • ANDROID

Celular Samsung não liga

Um roteiro inicial de diagnóstico para aparelhos que não apresentam sinal de vida.

Fazer reinicialização forçada.
Testar carregador, cabo e tomada diferentes.
Inspecionar e limpar cuidadosamente a porta de carregamento.
Verificar bateria e conexão da bateria.
Se necessário, investigar a porta ou a subplaca de carregamento.

Base: iFixit — ver guia original

REPARO • MOTOROLA

Substituição da porta de carga

Exemplo real de procedimento para o Motorola Moto G6, incluindo desmontagem e soldagem da porta.

Desligar o aparelho e desconectá-lo da fonte.
Preparar ferramentas adequadas e a peça correta.
Remover a tampa traseira com controle de temperatura.
Desconectar componentes internos antes do reparo.
Executar a substituição da porta seguindo o modelo exato.

Base: iFixit — ver guia original

MICROSOLDAGEM • IPHONE

iPhone 7 sem ligar: análise de consumo

Exemplo de diagnóstico de placa em que o aparelho apresenta aproximadamente 20–40 mA após o comando de inicialização.

Confirmar o sintoma na fonte de alimentação.
Observar se o consumo fica travado na faixa descrita.
Investigar as bobinas indicadas no diagnóstico da placa.
Trabalhar com multímetro e estação de solda.
Evitar aquecimento excessivo próximo ao CPU.

Base: Repair Wiki — ver caso original

Importante: os tutoriais do Projeto TechCell serão resumos e adaptações educacionais baseados em fontes públicas, com crédito e link para o material original. Não vamos copiar integralmente os textos ou imagens dos autores. Procedimentos de bancada devem ser realizados por profissionais capacitados, especialmente quando envolvem bateria, calor, alimentação de placa ou microsoldagem.

PESQUISA • IPHONE XR

Primeiro pacote de diagnóstico

Começamos pelo XR porque há documentação pública de troubleshooting, casos de placa e referências de medições. Cada dado mantém a condição em que foi medido.

NÃO LIGA / CURTO

PP_VDD_MAIN

Um caso público de XR com dano por líquido relata curto em PP_VDD_MAIN; o autor identificou o capacitor C4191 e, após a substituição, o curto foi eliminado.

Diodo publicado no caso: 0,325
Tensão no teste descrito: 3,82 V
Teste realizado com fonte DC de 3,8 V.

Fonte: iFixit Answers — caso documentado

ALIMENTAÇÃO

Outras linhas registradas

No mesmo caso foram publicados valores de diodo e tensão para diversas rails, sempre na condição específica do teste.

PP3V3_USB: 0,324 / 3,3 V
PP1V8_ALWAYS: 0,632 / 1,79 V
PP3V0_NAND: 0,449 / 2,61 V
PP_VDD_BOOST: 0,393 / 3,76 V

Fonte: iFixit Answers — mesma condição de teste.

SIM / BASEBAND

Sem SIM reconhecido

O Repair Wiki descreve o diagnóstico inicial para XR/11/12: testar um leitor SIM conhecido, verificar modem firmware e considerar falha de placa/baseband somente depois dessas verificações.

Sintoma: “No SIM” com cartão conhecido.
Verificar presença de modem firmware.
Se o leitor conhecido não resolver, investigar placa.

Fonte: Repair Wiki — caso documentado

PROJETO TECHCELL

Conhecimento técnico para quem vive de tecnologia.

O TechCell está sendo construído para reunir diagnósticos, medições, diagramas, tutoriais e experiências reais de bancada — conectando técnicos e transformando casos de reparo em conhecimento compartilhado.

🔬 Diagnóstico📐 Diagramas⚡ Medições🛠️ Microsoldagem🤝 Comunidade

GALERIA TÉCNICA

Da bancada ao diagnóstico

Imagens de referência encontradas na pesquisa para ilustrar os temas do Projeto TechCell. Cada imagem mantém um crédito/link para a fonte original.

Microsoldagem de placa de smartphone sob microscópio — Microsoldagem e diagnóstico de placa — fonte

Placa de smartphone com linhas e componentes destacados em software — Boardview / rotas de placa — fonte

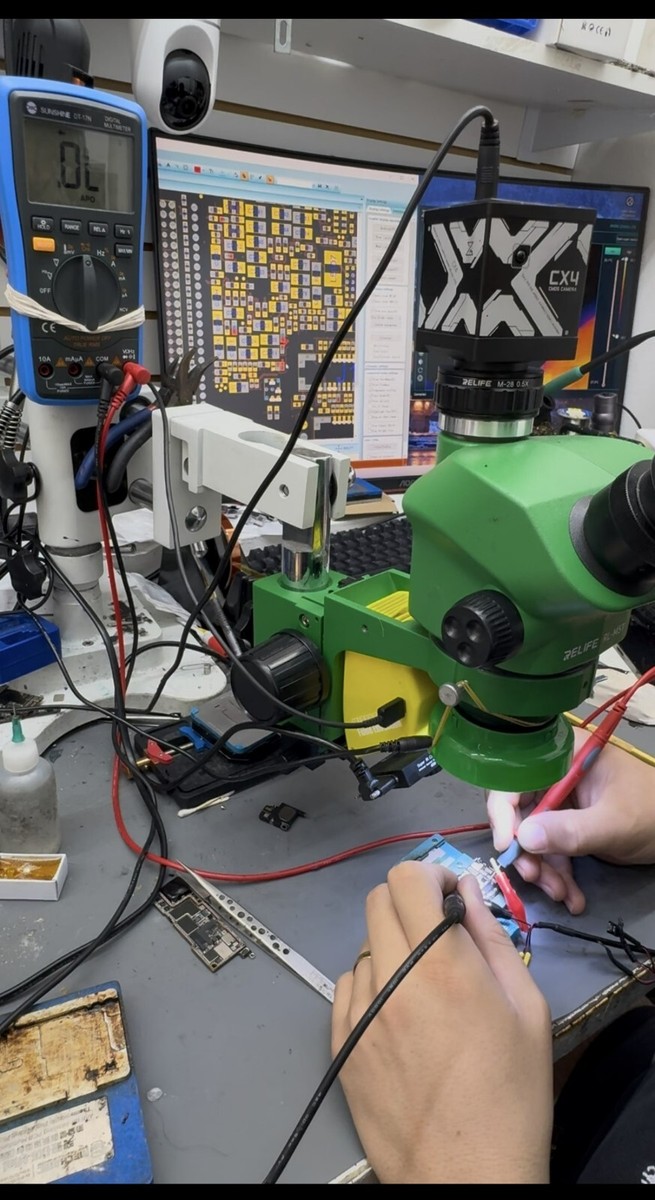

Medição de placa com multímetro e microscópio — Medição e inspeção — fonte

Reparo microscópico em placa de iPhone — Reparo de placa — fonte

Bancada de reparo de placa com microscópio e boardview — Bancada e boardview — fonte

As imagens acima são referências externas. Para uma versão pública definitiva do site, podemos substituir as imagens por fotos próprias, imagens com licença aberta ou imagens geradas pelo próprio TechCell.

PESQUISA • IPHONE 11

Segundo pacote de diagnóstico

Agora avançamos para o iPhone 11, mantendo a mesma regra: somente registrar medições e procedimentos que estejam documentados, sempre com a condição do teste.

SEM BACKLIGHT

iPhone 11 — tela sem iluminação

Um guia de reparo documenta um diagnóstico no conector J8000 usando modo diodo, com a bateria desconectada.

Testar os pinos 26, 24, 22, 20, 18 e 16.
O guia indica que os pinos 24 e 18 devem ficar aproximadamente em 400–500.
No caso documentado, esses dois pinos estavam sem leitura de diodo, indicando possível circuito aberto.

Fonte: iFixit — guia de reparo

LOCALIZAÇÃO DE FALHA

Componentes R5651 e R5661

No mesmo caso, após a remoção da blindagem, os componentes R5651 e R5661 foram encontrados queimados.

Diagnóstico feito depois da medição no conector.
Os componentes foram substituídos.
Após o reparo, as leituras dos pinos 24 e 18 voltaram ao normal.
O aparelho voltou a apresentar imagem corretamente.

Fonte: iFixit — caso de backlight do iPhone 11.

ESTRUTURA DA BASE

O que vamos cadastrar

Para o iPhone 11, vamos separar cada diagnóstico em sintomas e medições, em vez de misturar soluções de diferentes defeitos.

Backlight / sem imagem
Não liga / consumo
Não carrega
Baseband / sinal
Touch e display
Áudio e câmera

Referência de estrutura: OpenBoardData + Repair Wiki.

IPHONE 11 • ALIMENTAÇÃO

Diagnóstico de curto e consumo

Segundo pacote do iPhone 11: agora entramos no diagnóstico de alimentação. Os valores abaixo são casos documentados e não devem ser tratados como referência universal para todas as placas.

NÃO LIGA • CURTO

PP_BATT_VCC → PP_VDD_MAIN

Um caso público começou com suspeita de curto em PP_BATT_VCC. A análise posterior identificou o curto em PP_VDD_MAIN.

Defeito: aparelho não ligava.
Curto encontrado em PP_VDD_MAIN.
A placa foi separada para localizar a camada do curto.
Após localizar o capacitor em curto e removê-lo, o aparelho voltou a ligar.

Fonte: iFixit Answers — caso documentado

MÉTODO DE LOCALIZAÇÃO

Separar a placa e localizar aquecimento

No caso documentado, a recomendação foi separar a placa para identificar em qual camada estava o curto e então utilizar injeção de tensão para localizar o componente que aquecia.

Confirmar o curto antes da injeção.
Separar a placa quando o projeto exigir.
Usar corrente/tensão controladas e apropriadas à linha.
Observar o componente que apresenta aquecimento.

Fonte: iFixit Answers — metodologia descrita no caso.

REFERÊNCIA DE PLACA

Boardview e camadas

Encontramos uma listagem pública que referencia boardview do iPhone 11 AP/BB com valores de diodo e arquivos de camadas PCB.

AP/BB BoardView
PCB layer
Diagramas em blocos de Battery I2C
PCIE CPU/NAND e outros blocos

Fonte: iPanicFull — listagem de recursos. Os arquivos não serão copiados para o TechCell sem licença adequada.
